型号：YWG-HSD-4-□A

1、概述

   YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；具有精度高、安装方便、售价低的特点。

YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

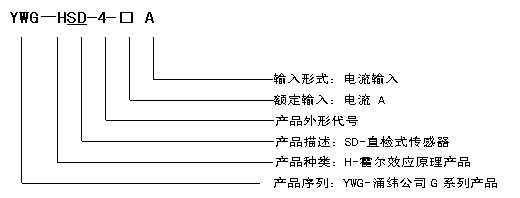

2、产品命名方法

3、技术性能指标

4、执行标准

 QB/441600 17 113-2002

5、型号及参数

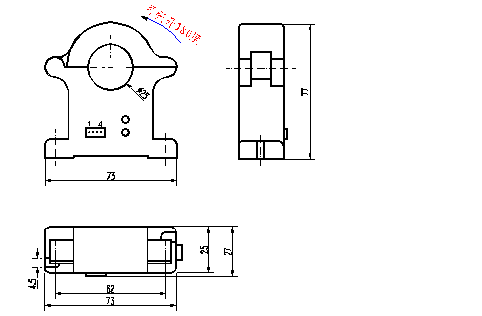

6、外形图

7、注意事项

  1）工作电源、输出端须***正确连接，不能错接；

  2）对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；

  3）原边母线的温度不应超过60℃；

  4）当电流母线填满原边穿线孔时，获得***佳的测量精度；

  5）使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；

  6）测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
